Le chantier électrique. Dans toutes ses dimensions.
En savoir plus sur promaceo-electric.fr →
Le site complet du logiciel : fonctions détaillées, tarifs, essai et conditions générales.
11ateliers
55méthodes de calcul
271contacts repérés
7 jd'essai
Un dossier qu'on peut rouvrir
Photos d'origine, saisies, révisions et rapports conservés. Six mois après, on sait encore quelle version fait foi.
Des schémas exploitables en atelier
Le repérage normalisé des bornes — A1/A2, 13/14, 21/22 — est porté par les symboles eux-mêmes.

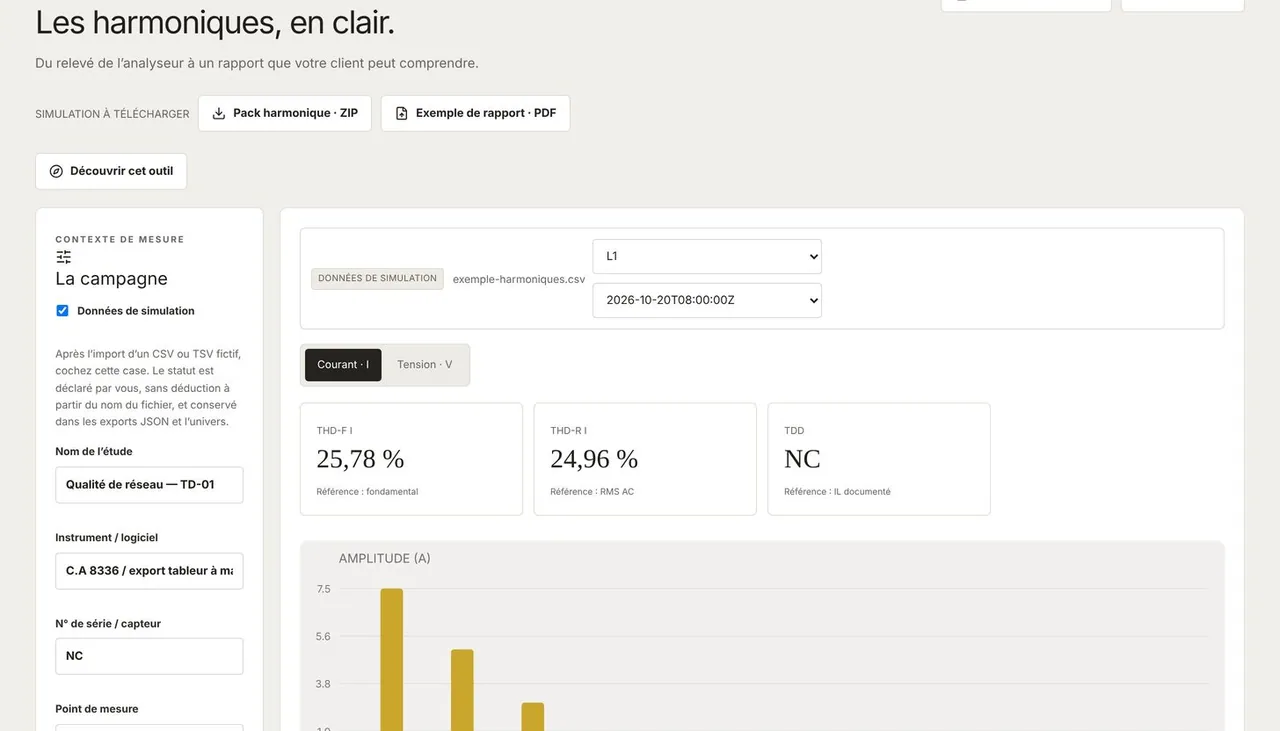

Les harmoniques enfin lisibles
Le THD et le rang des harmoniques, sur la même affaire que le relevé et la note de calcul.
PROMACEO Electric regroupe les ateliers qu'un électricien ouvre dans la même journée : le relevé d'un tableau existant, la note de calcul qui en découle, le plan de masse, le schéma, et la lecture des harmoniques quand l'installation se comporte mal.
Chaque chantier devient un « univers » : un dossier qui conserve les photos d'origine, les saisies, les révisions successives et les rapports édités. Une réédition repart du même instantané ; une correction crée une nouvelle révision. On peut donc reprendre un dossier six mois plus tard sans se demander quelle version faisait foi.
Les symboles de schéma portent le repérage normalisé des bornes et leur fonction — A1 et A2 pour une bobine, 13 et 14 pour un contact à fermeture, 21 et 22 pour un contact à ouverture, les impairs en amont et les pairs en aval. C'est ce qui rend un schéma exploitable en atelier plutôt que décoratif.
En images
Ce que fait le logiciel
64 fonctions, relevées sur promaceo-electric.fr le 24 octobre 2026.
Relevé de tableaux
- Relevé d'un tableau existant à partir de photographies, avec contrôle de la qualité des vues
- Rapprochement des vues entre elles, notes du technicien, inventaire de l'appareillage
- Rapport rééditable : on peut le rouvrir, corriger et republier sans tout refaire
- Assistance par modèle de langage, dont le fournisseur est configuré côté serveur

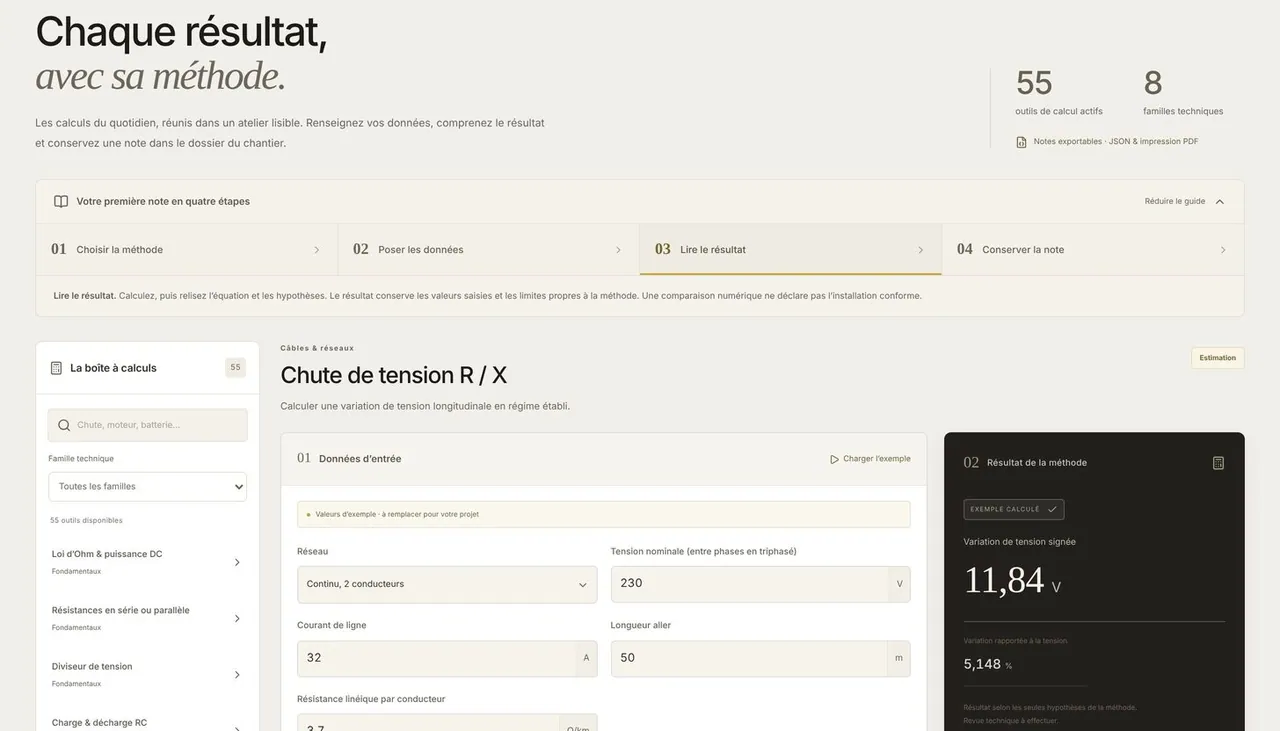

Calculs et notes — cinquante-cinq méthodes documentées
- Huit familles : fondamentaux, puissances, câbles et réseaux, protection, énergie et secours, moteurs, électronique, éclairage et conversions
- Fondamentaux : loi d'Ohm et puissance en continu, résistances en série ou en parallèle, diviseur de tension, charge et décharge RC, impédance RLC série
- Puissances : monophasé et triphasé, courant à partir de la puissance, facteur de puissance depuis P et Q, compensation réactive, conversion kvar vers capacité de condensateurs
- Câbles et réseaux : résistance et température du conducteur, résistivité et conductivité, chute de tension R/X, section par critère de chute, longueur par critère de chute, pertes Joule
- Protection : courant de court-circuit au secondaire d'un transformateur, boucle TN avec Zs et courant Ia, terre TT et sensibilité différentielle, section adiabatique, tenue thermique k²S² contre I²t
- Énergie et secours : consommation et coût d'usage, bilan de puissance, bilan permanent d'un groupe électrogène
- Moteurs : couple, puissance et vitesse
- Chaque résultat est rendu avec sa méthode, ses hypothèses et ses sources ; les estimations portent leur propre repère
- Notes exportables en JSON et à l'impression, conservées dans le dossier du chantier

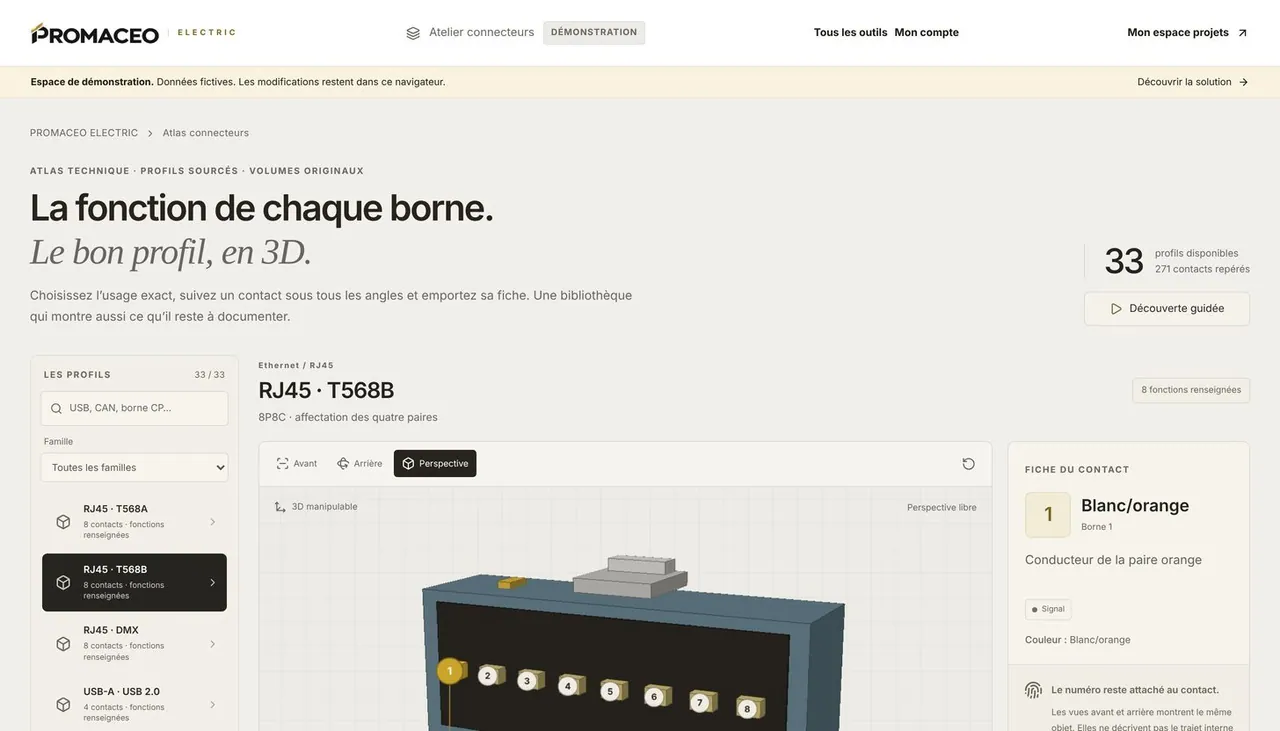

Connecteurs en 3D — deux cent soixante et onze contacts repérés
- Rotation, zoom et sélection d'un contact ; passage de la face de connexion à l'arrière de câblage en conservant les repères
- La fonction de chaque contact, reliée à sa variante, avec l'orientation et les sources visibles
- Seize familles : RJ45, USB, XLR et DMX, CEE selon la CEI 60309, industriel M12, série et CAN, speakON, jack et RCA, MIDI, HDMI, DisplayPort, VGA, SATA, cartes SD et SIM, GPIO Raspberry Pi, recharge de véhicule en Type 2
- Export CSV des fiches de brochage
- La bibliothèque montre aussi ce qu'il reste à documenter, plutôt que de combler les trous

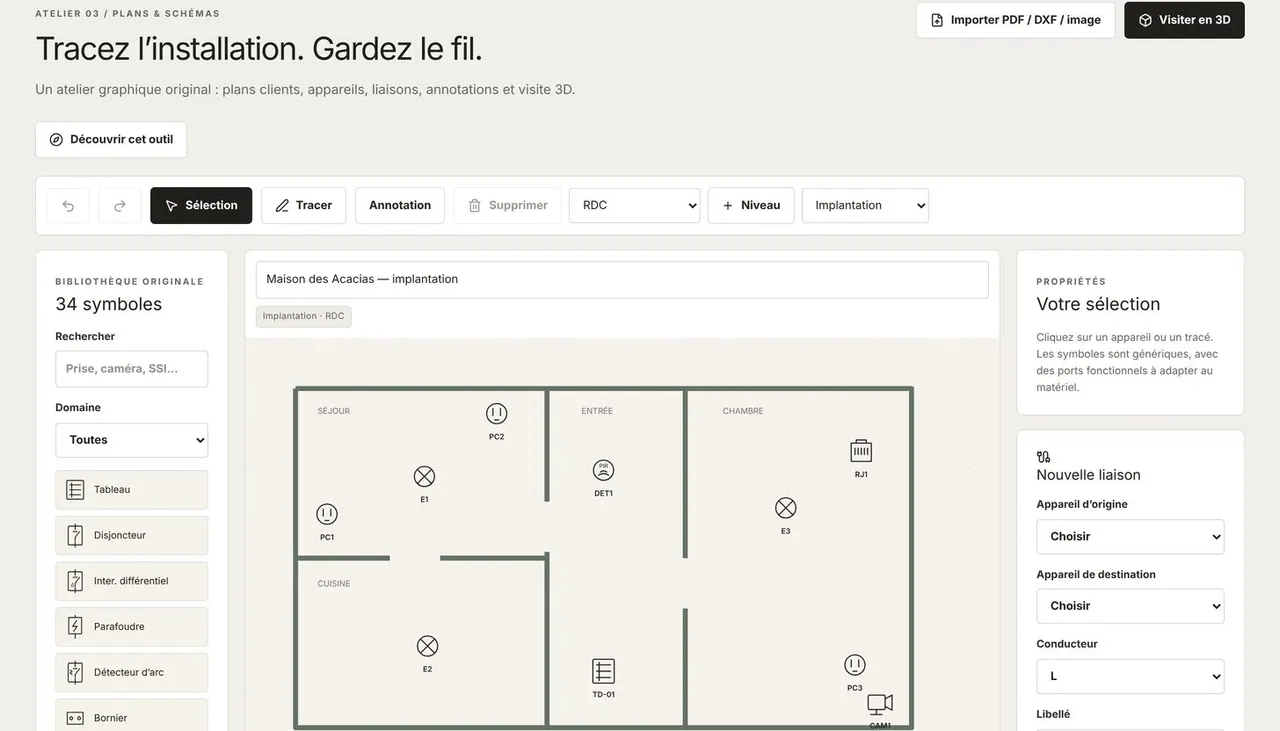

Implantation — le plan d'étage
- Tracé des murs, des niveaux et des pièces, avec les symboles d'implantation : prises, interrupteurs, luminaires, tableaux, courants faibles
- Quatre vues du même projet : implantation, unifilaire, multifilaire et tableau
- Bibliothèque de symboles originale, par domaine : distribution, résidentiel, éclairage, énergie, courants faibles
- Import du plan du client en PDF, DXF ou image ; export en PDF, DXF et image
- Proposition d'implantation à partir d'une description écrite
Schéma électrique professionnel — en folios
- Un dossier, des folios numérotés : A4, A3 ou A2, portrait ou paysage, avec les marges de l'ISO 5457
- Cartouche ISO 7200 renseigné sur chaque folio : titre, référence, indice, date, auteur, entreprise, affaire, échelle, format, numéro de feuille
- Repérage des objets selon l'EN 81346 : -Q1, -KM1, =TGBT, +LOC1, et le repère se suit d'un folio à l'autre
- Renvois de contacts entre folios : chaque apparition d'un repère est listée avec son folio, sa colonne et sa ligne
- Trente-deux symboles originaux tracés d'après la CEI 60617, chaque borne portant son marquage CEI 60947
- Générateur de symbole : ce qui n'existe dans aucune bibliothèque se dessine et rejoint la palette, un E-PREDICT par exemple
- Générateur de bornier : les bornes d'un repère sont rassemblées, numérotées et reportées sur le folio
- Styles de traits documentés — plein, tirets, pointillés, mixte, double tirets — avec la nature du conducteur, sa couleur, sa section, le type de câble, le nombre de conducteurs et la longueur
- Export JSON et DXF, impression au format du folio
- Reprise d'un schéma de câblage : un bouton produit le plan électrique ISO en folios à partir du montage, cartouche renseigné et repères reportés

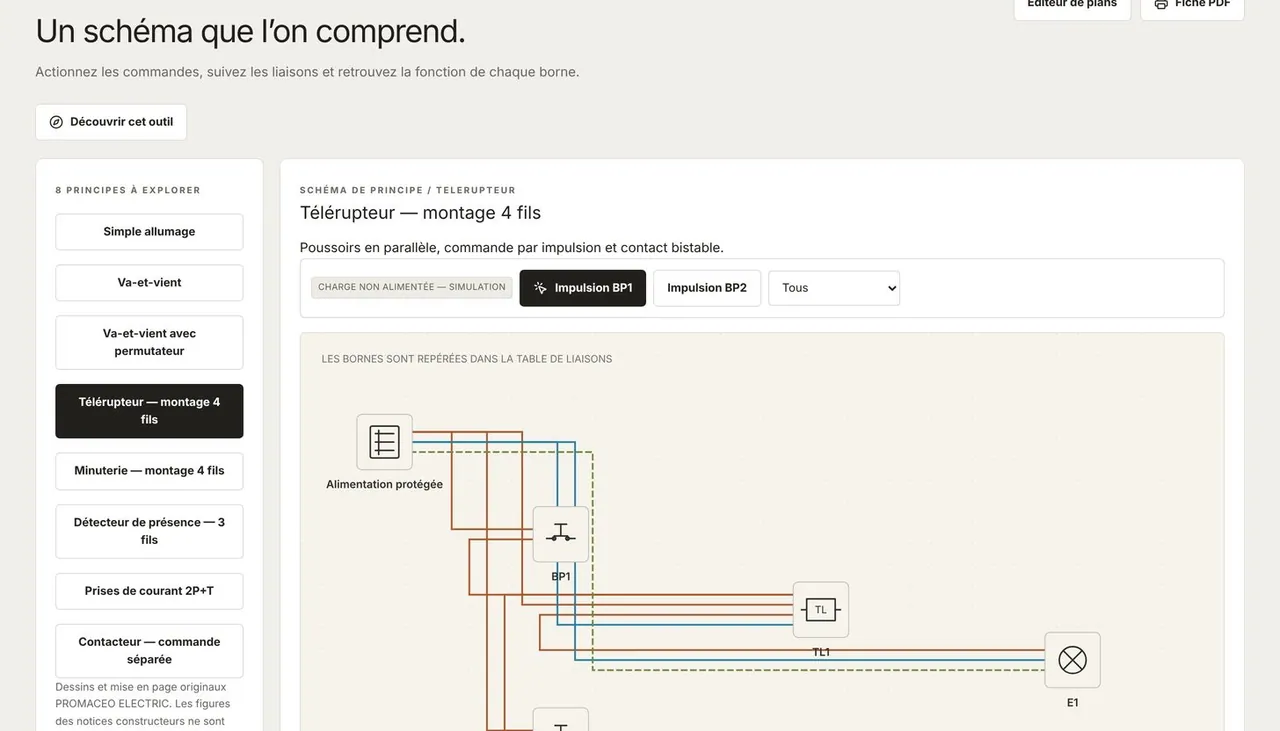

Schémas de câblage résidentiel et domotique — quatorze montages
- Les montages d'habitation : simple allumage, va-et-vient, va-et-vient avec permutateur, télérupteur, minuterie, détecteur de présence, circuits de prises, contacteur à commande séparée
- Chauffe-eau en heures creuses : contacteur jour/nuit commandé par le contact sec du compteur, bornes C1 et C2 comprises
- Bus domotiques standard et propriétaires : KNX et EIB en paire torsadée, bus SCS deux fils, contrôleur GCE Electronics, radio Zigbee, interrupteur sans fil EnOcean
- Couleurs distinguées à l'écran : phase, neutre, terre, navette, retour de lampe, circuit de commande, bus et très basse tension
- Noms des bornes portés par chaque extrémité de fil : A1 et A2 de bobine, 13-14 et 21-22 de contact, 1-3-5 et 2-4-6 de puissance, C1 et C2 du compteur, L, N et PE
- Simulation des commandes sur les montages d'habitation : on actionne, et le schéma réagit
- Table des liaisons cliquable : une ligne s'isole dans le schéma, avec son origine et sa destination
- « Fais-moi le schéma de… » : vous décrivez le montage en français, l'atelier ouvre le principe correspondant — et vous dit franchement quand il ne l'a pas
Schémas industriels
- Démarrage direct : contacteur, relais thermique, marche et arrêt à auto-maintien par le contact 13-14
- Démarrage étoile-triangle : trois contacteurs, temporisation, verrouillage mutuel par les contacts à ouverture 21-22
- Variateur de vitesse : entrée réseau, sortie moteur en câble blindé, entrée logique de marche, consigne analogique — la marque se note pour le repérage du dossier
- Éclairage piloté en DALI : bus de commande à deux conducteurs, luminaires alimentés en permanence, adressage à la mise en service
- Contrôleur de gestion technique : entrées tout ou rien, entrées analogiques, sorties relais libres de potentiel, bus de terrain vers les modules déportés
- Mêmes couleurs de conducteurs, mêmes repères de bornes et même table des liaisons que les schémas résidentiels

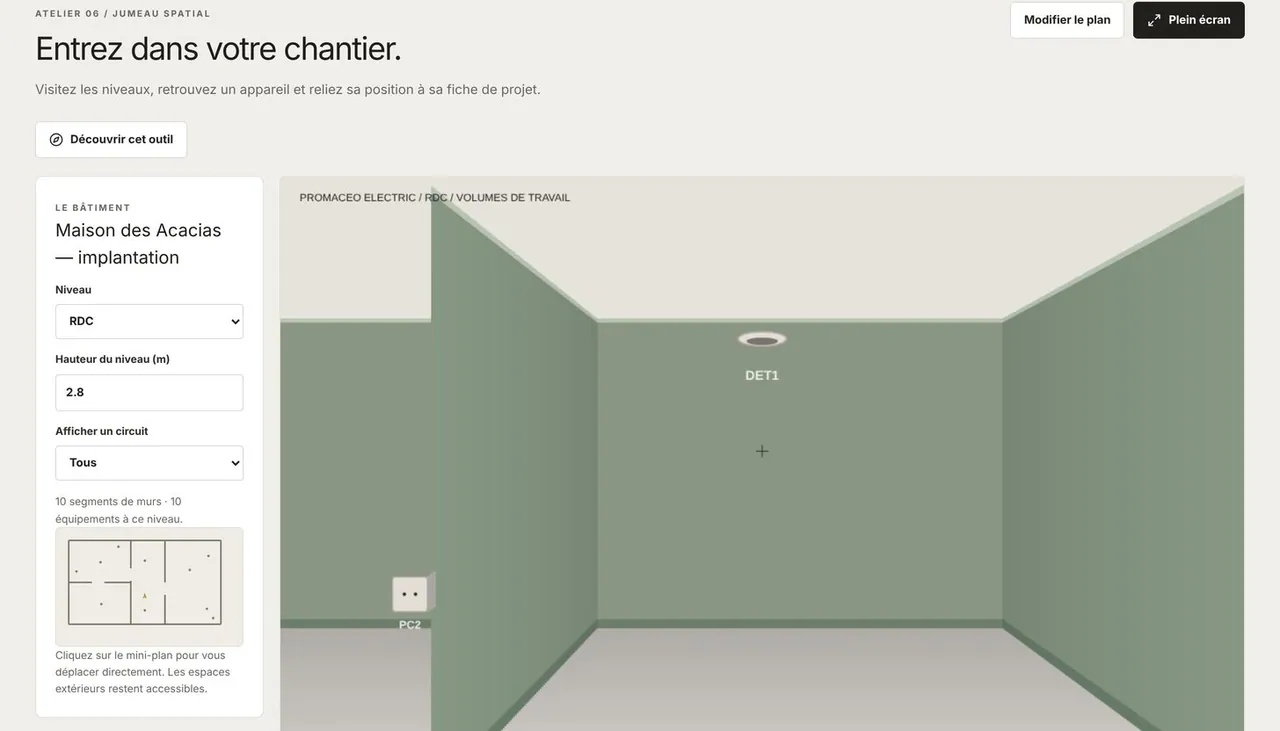

Visite du bâtiment en 3D
- Parcours des niveaux du plan, murs et repères ; la souris regarde autour de soi, la molette zoome, un curseur éloigne le point de vue en traversant les murs pour voir la pièce entière
- Hauteur d'œil réglable, du ras du sol au plafond, pour aller voir un encastré de près
- Sept familles de luminaires : plafonnier, encastré LED, réglette, tube fluorescent, bandeau, hublot, projecteur et applique
- On appuie sur l'interrupteur et le circuit s'allume — jamais sur la lampe, comme dans une installation réelle
- Variateur : la gradation se règle de 0 à 100 % et les luminaires du circuit suivent au même instant
- Les prises sous tension clignotent ; la prise commandée attend son interrupteur
- Les appareils posés sur le plan se retrouvent dans la vue 3D, avec leur fiche
Catalogues et matériel
- Import du PDF du fabricant, recherche plein texte dans ses pages
- Composition d'une nomenclature où chaque référence garde sa provenance et sa page d'origine
- Bibliothèques exportables en JSON
Qualité de réseau
- Lecture des exports d'analyseur en CSV ou TSV, avec colonnes configurables
- Spectres par phase, THD-F et THD-R, distorsion de demande totale documentée
- Rapport accompagné de vos propres observations

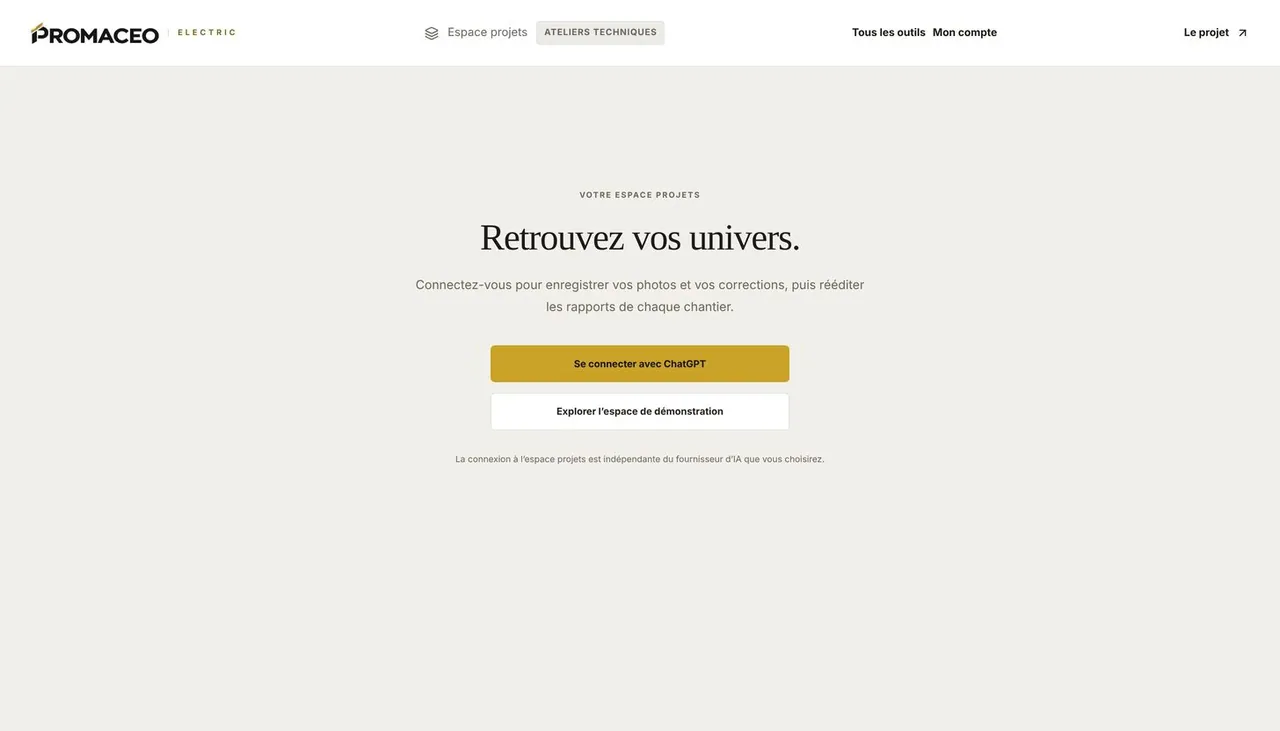

Le dossier et sa mémoire
- Un univers par chantier : note de calcul, fiche connecteur, plan et campagne harmonique rejoignent le même dossier
- On y revient pour corriger et rééditer, des mois plus tard
- Dix gigaoctets de sauvegarde par abonnement ; au-delà, un devis vous répond sous 72 heures ouvrées
- Atelier de référencement local : pages de l'entreprise, titres, descriptions, maillage interne et données structurées préparés à partir de faits saisis
À qui il s'adresse
Entreprises d'électricité, techniciens de maintenance électrique, bureaux d'études, diagnostiqueurs électriques, intégrateurs.
Ce qu'il ne fait pas
Aucune conformité électrique, durée de vie ou valeur de serrage n'est déduite d'une photographie. Les résultats et schémas produits sont des propositions à vérifier par une personne qualifiée avant exécution.
Essayer
Sept jours d'essai, et une démonstration manipulable sans compte, sur données fictives.
