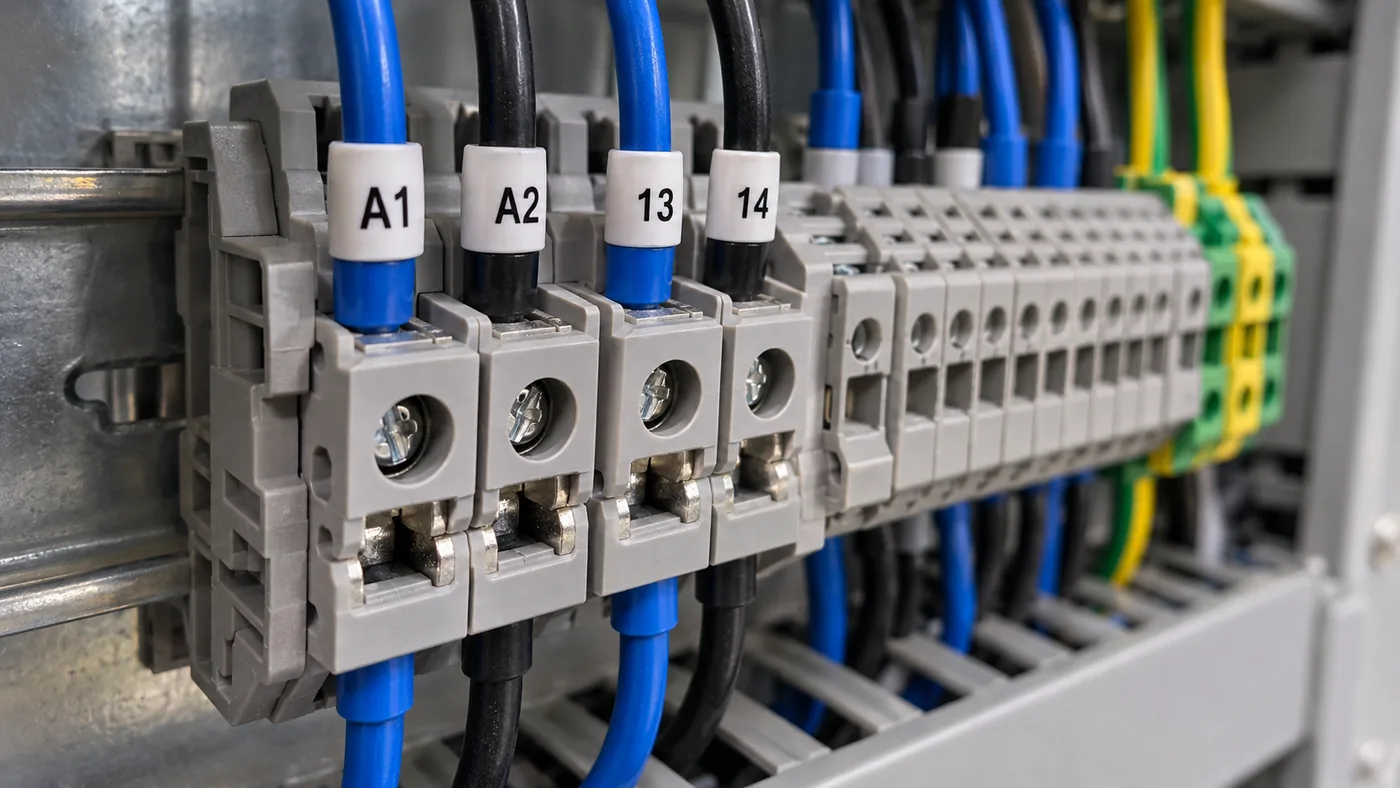

Lire un bornier : A1-A2, 13-14, 21-22, et pourquoi ça ne s’invente pas

Les deux chiffres d’un contact auxiliaire ne sont pas un numéro d’ordre : chacun porte une information différente. Une fois la règle connue, un bornier se lit sans notice et un schéma se vérifie à vue.

La règle des deux chiffres

Sur un contact auxiliaire d’appareillage basse tension, le repère comporte deux chiffres, et chacun dit une chose distincte :

• Le chiffre des dizaines est le numéro d’ordre du contact dans l’appareil. Le premier contact porte 1, le deuxième 2, le troisième 3.
• Le chiffre des unités indique la fonction du contact, selon une table fixe.

La table des unités est la suivante :

• 1 et 2 : contact à ouverture, fermé au repos. On dit aussi NF, ou normalement fermé.
• 3 et 4 : contact à fermeture, ouvert au repos. NO, normalement ouvert.
• 5 et 6 : contact à ouverture temporisé, ou à fonction spéciale.
• 7 et 8 : contact à fermeture temporisé, ou à fonction spéciale.

Un contact repéré 13-14 est donc le premier contact de l’appareil, à fermeture. Un contact 21-22 est le deuxième, à ouverture. Un 33-34 est le troisième, à fermeture. On lit l’information sans ouvrir la notice.

La bobine, la puissance et le thermique

Trois familles de repères échappent à la règle précédente, parce qu’elles n’ont pas de numéro d’ordre à porter.

La bobine d’un contacteur ou d’un relais se repère A1 et A2. Quand la commande dispose de deux enroulements ou d’une électronique séparée, on rencontre A1, A2 et parfois B1, B2.

Les pôles de puissance d’un contacteur tripolaire se repèrent 1-3-5 en amont et 2-4-6 en aval. Un seul chiffre par borne, et la parité donne le sens : impair du côté réseau, pair du côté récepteur. Sur un appareil quadripolaire, le neutre prend 7-8, ou N selon le constructeur.

Le relais thermique a ses repères propres pour ses contacts de signalisation : 95-96 pour le contact à ouverture, 97-98 pour le contact à fermeture. Au repos, 95-96 est fermé — c’est lui qui laisse passer la commande, et qui l’ouvre au déclenchement. C’est une source d’erreur classique : on le câble en 97-98 et le moteur refuse de démarrer tant que le thermique n’a pas déclenché.

Le repère d’objet : EN 81346

Les repères de bornes disent où brancher sur un appareil. Le repère d’objet dit de quel appareil il s’agit dans l’installation. Les deux sont nécessaires, et c’est leur combinaison qui rend un schéma exploitable.

La norme EN 81346 structure ces repères par aspect. Dans la pratique courante d’un schéma d’armoire, on retient :

• Le préfixe - pour l’aspect produit : -KM1, -Q1, -F1, -S1.
• Des lettres de classe stables : Q pour un appareil de coupure de puissance, K pour un relais ou un contacteur, F pour une protection, S pour un organe de commande manuelle, M pour un moteur, X pour un bornier.

Une borne complète se désigne alors sans ambiguïté : -KM1:13 est la borne 13 du contacteur KM1. C’est ce format qu’il faut retrouver aux deux extrémités d’un fil, sur le plan comme dans l’armoire.

Repérer les bornes, pas seulement les fils

Le réflexe de chantier consiste à numéroter les fils. C’est utile, mais insuffisant, pour une raison simple : un fil se coupe, se rallonge, se remplace, et son étiquette part avec. La borne, elle, ne bouge pas.

Un schéma correctement renseigné porte, à chaque extrémité de liaison, le repère d’objet et le repère de borne de la destination. Une personne qui ouvre l’armoire cinq ans plus tard peut alors reconstituer le câblage même si tous les repères de fils ont disparu.

C’est aussi ce qui permet de générer un bornier automatiquement : si chaque liaison connaît ses deux bornes, la liste des bornes du coffret se déduit sans la ressaisir.

Les erreurs de repérage qu’on retrouve en expertise

Deux appareils portant le même repère dans deux folios

Classique quand le dossier a été constitué par deux personnes. Le repère d’objet doit être unique dans toute l’installation, pas seulement dans la feuille.

Un renvoi de folio sans destination

Un fil qui quitte le folio 3 doit indiquer vers quel folio, quelle colonne et quelle ligne il part — et le folio d’arrivée doit porter le renvoi inverse. Un renvoi dans un seul sens oblige à feuilleter tout le dossier.

Mélanger les repères constructeur et les repères d’installation

Le constructeur a ses références, l’installation a ses repères. Écrire la référence commerciale sur le schéma à la place du repère d’objet rend le dossier inutilisable dès que le produit est remplacé par un équivalent.

Ce qu’il faut garder

• Dizaine = numéro d’ordre du contact, unité = fonction : 1-2 ouverture, 3-4 fermeture, 5-6 et 7-8 temporisés.
• Bobine en A1-A2, puissance en 1-3-5 / 2-4-6, thermique en 95-96 et 97-98.
• Le repère d’objet EN 81346 désigne l’appareil, le repère de borne désigne le point : il faut les deux.
• Repérer les bornes plutôt que les fils, parce que la borne survit au câble.
